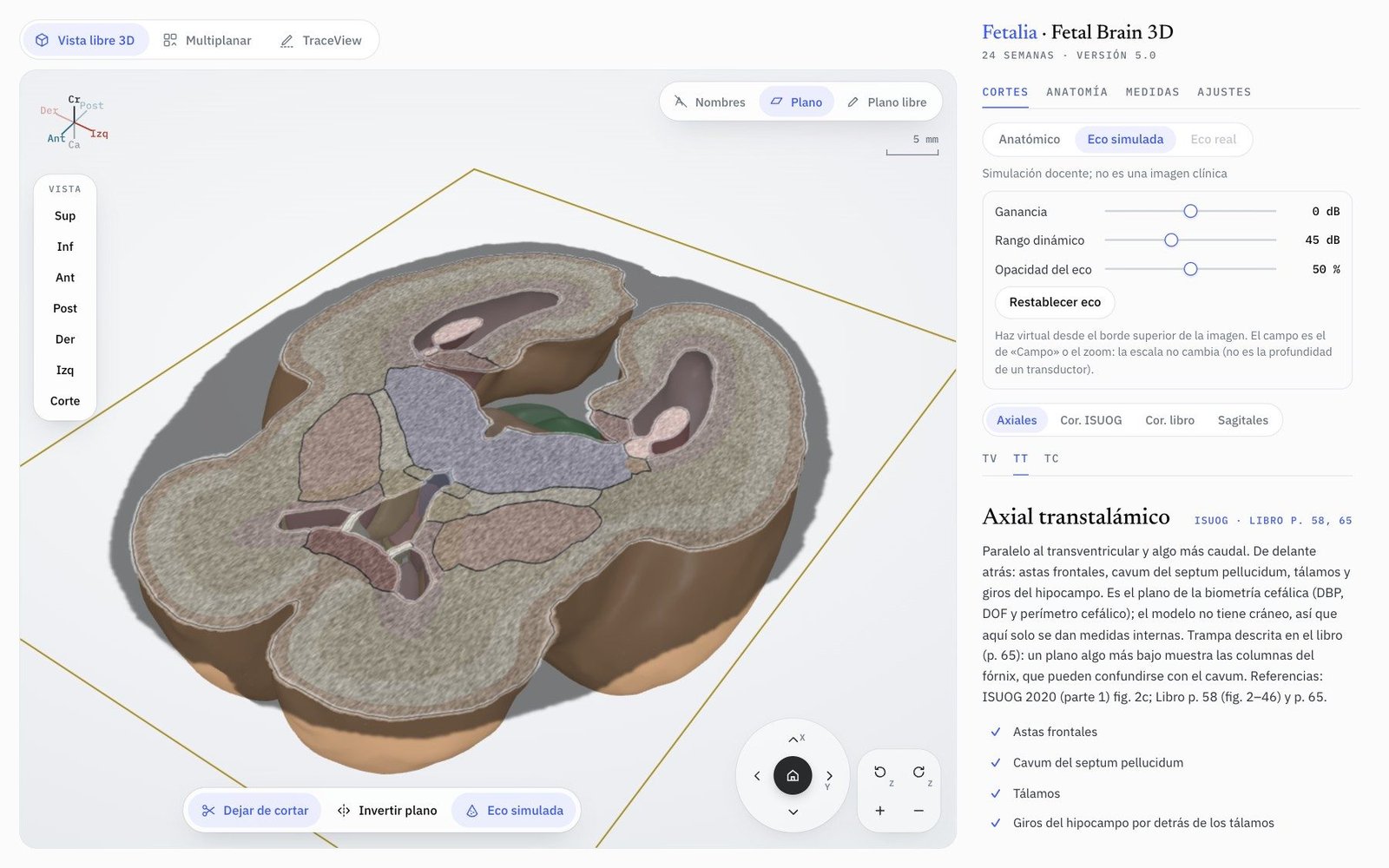

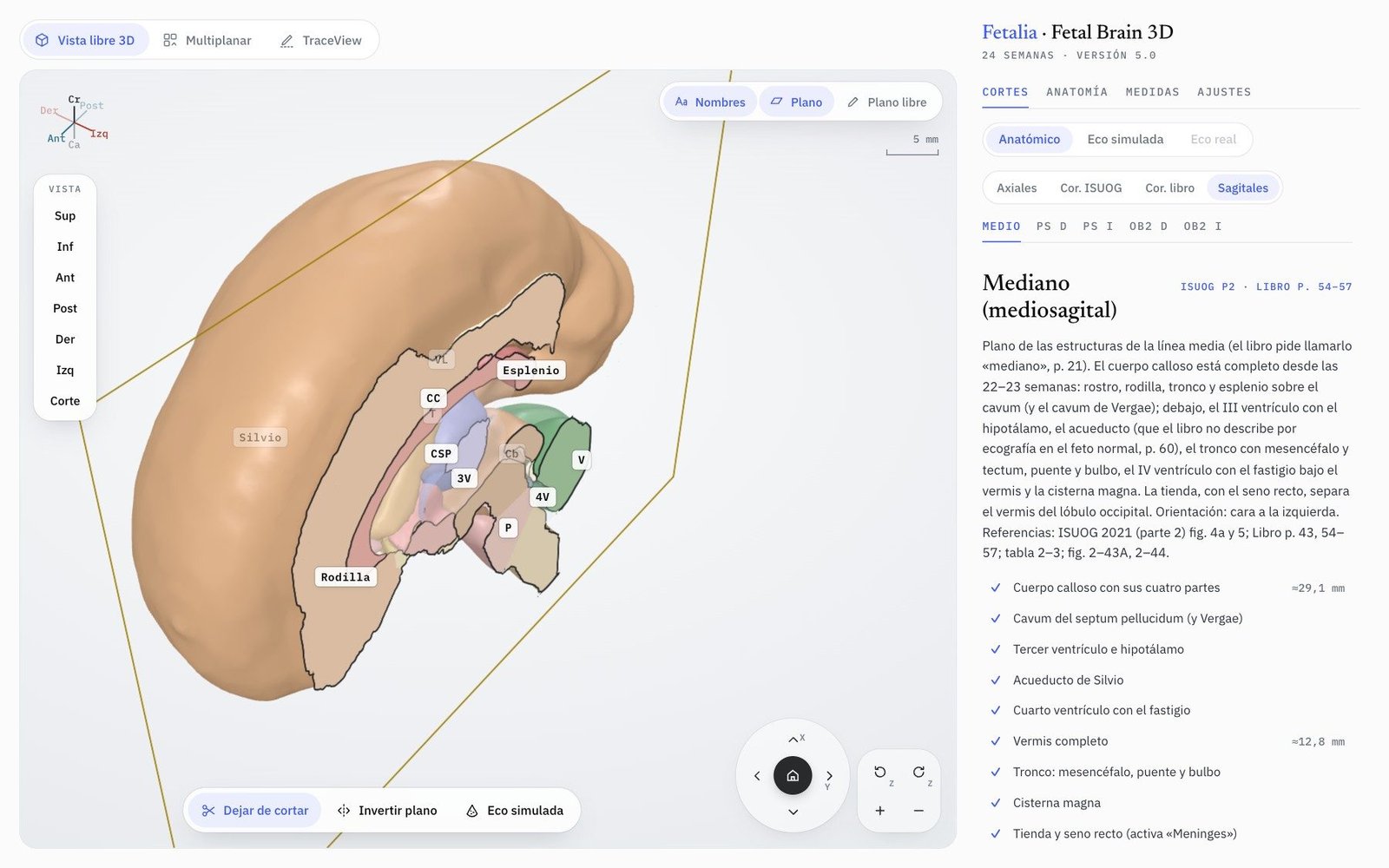

01 · Vista libre
Corte del modelo 3D
Corta el modelo por cualquiera de los 19 planos o por un plano libre. El corte se ve en anatomía o en eco simulada; la opacidad del eco deja ver la anatomía debajo.
Fetalia · Simulador
Fetal Brain 3D Cerebro fetal · 24 semanas
El modelo cortado por los planos de la neurosonografía, con su eco simulada.
Powered byFetal Brain 3D
Todo lo que incluye
Planos de referencia
Anatómico y eco
Anatómico
Eco simuladaAstas frontales y atrio: aquí se mide la anchura ventricular.
Planos
Cortes coronales y sagitales

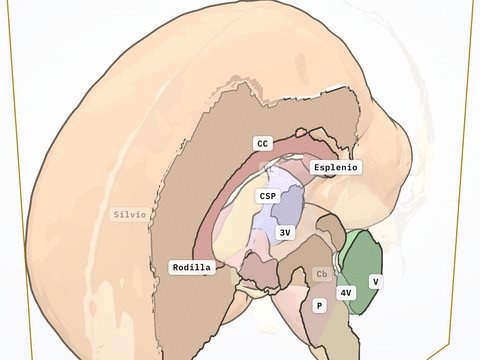

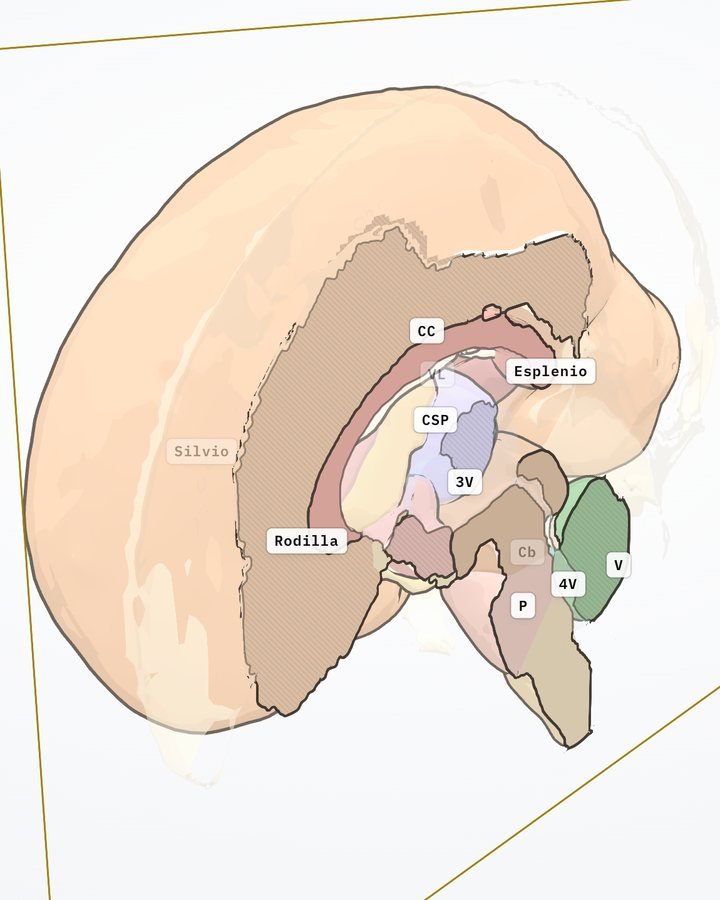

Sagital medio: cuerpo calloso, cavum, tercer y cuarto ventrículos, tronco y vermis.
Tres modos
Multiplanar, eco y TraceView
Planos A, B y C sincronizados, con la vista 3D.

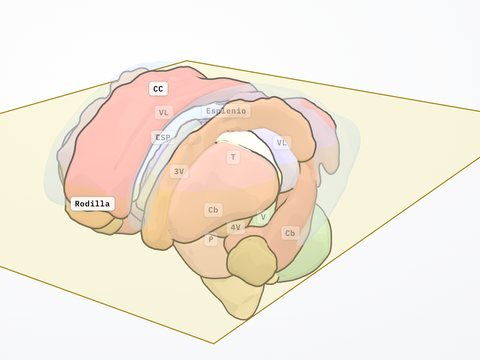

Anatomía
45 estructuras, en ocho grupos
Cada estructura con su color y su ficha; se ocultan o se aíslan por grupo.
Medidas
13 medidas con su referencia
Al elegir una medida se abre su plano y se marca la estructura.
Autor
Dr. Jorge Ávalos
Ginecólogo obstetra, especialista en Medicina Fetal y director de Fetalia.
Doy workshops online de uso del simulador: charlas breves para estudiar con los modelos.
En preparación: otras edades gestacionales. Fuentes: atlas CRL 2025 · ISUOG 2020 y 2021 · Timor-Tritsch et al. 2012 · Garel et al. 2001.
Powered byMaterial docente. No sirve para diagnóstico.
Fetalia · Simulador
Fetal Brain 3D Cerebro fetal · 24 semanas · ISUOG
- Modelo
- Cerebro fetal de 24 semanas (atlas CRL 2025)
- Planos
- 19 · axiales, coronales y sagitales
- Imagen
- Anatómico · Eco simulada
- Aspecto
- Boceto · Realista
Qué permite hacer
La anatomía cerebral en 3D y en el corte ecográfico
- 01
Cortar el modelo por 19 planos
Una biblioteca de cortes en cuatro grupos: axiales, coronales ISUOG, coronales en abanico desde la fontanela anterior y sagitales.
- 02
Alternar anatomía y eco simulada
El mismo corte en anatomía y en eco simulada, con ganancia, rango dinámico y opacidad del eco.
- 03
Recorrer la anatomía por grupos
45 estructuras en 8 grupos, de los hemisferios a la fosa posterior, con su ficha, buscador y opacidad por estructura.
- 04
Medir en el modelo
13 medidas internas en milímetros, cada una con su plano y su valor de referencia.
- 05
Multiplanar y TraceView
Planos A, B y C sobre un mismo axis, como en un volumen STIC, y reconstrucción a lo largo de una línea, una multilínea o una curva.
Tres modos
Vista libre, Multiplanar y TraceView

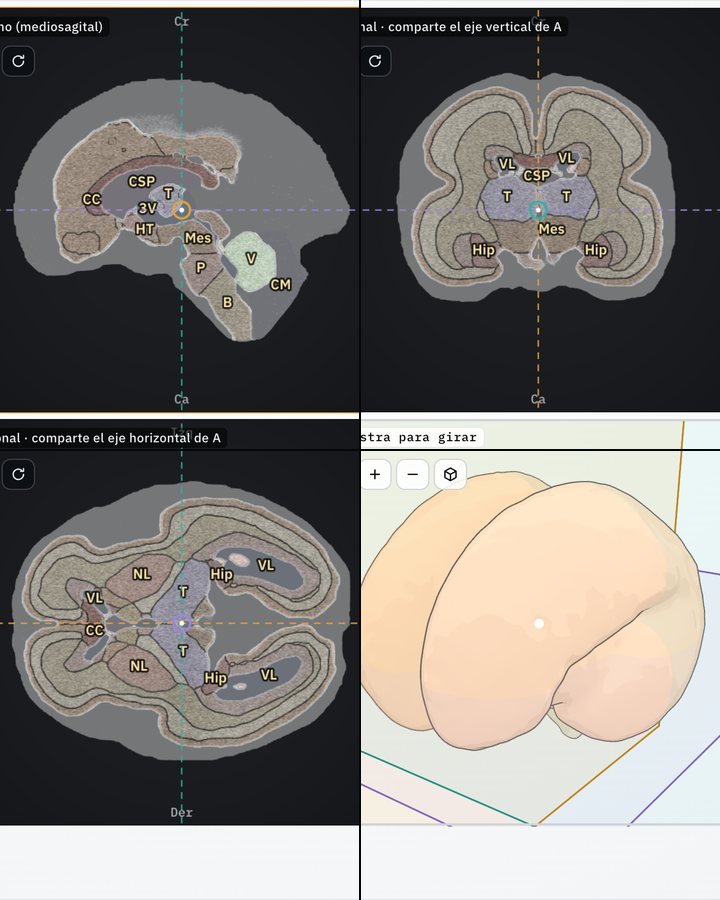

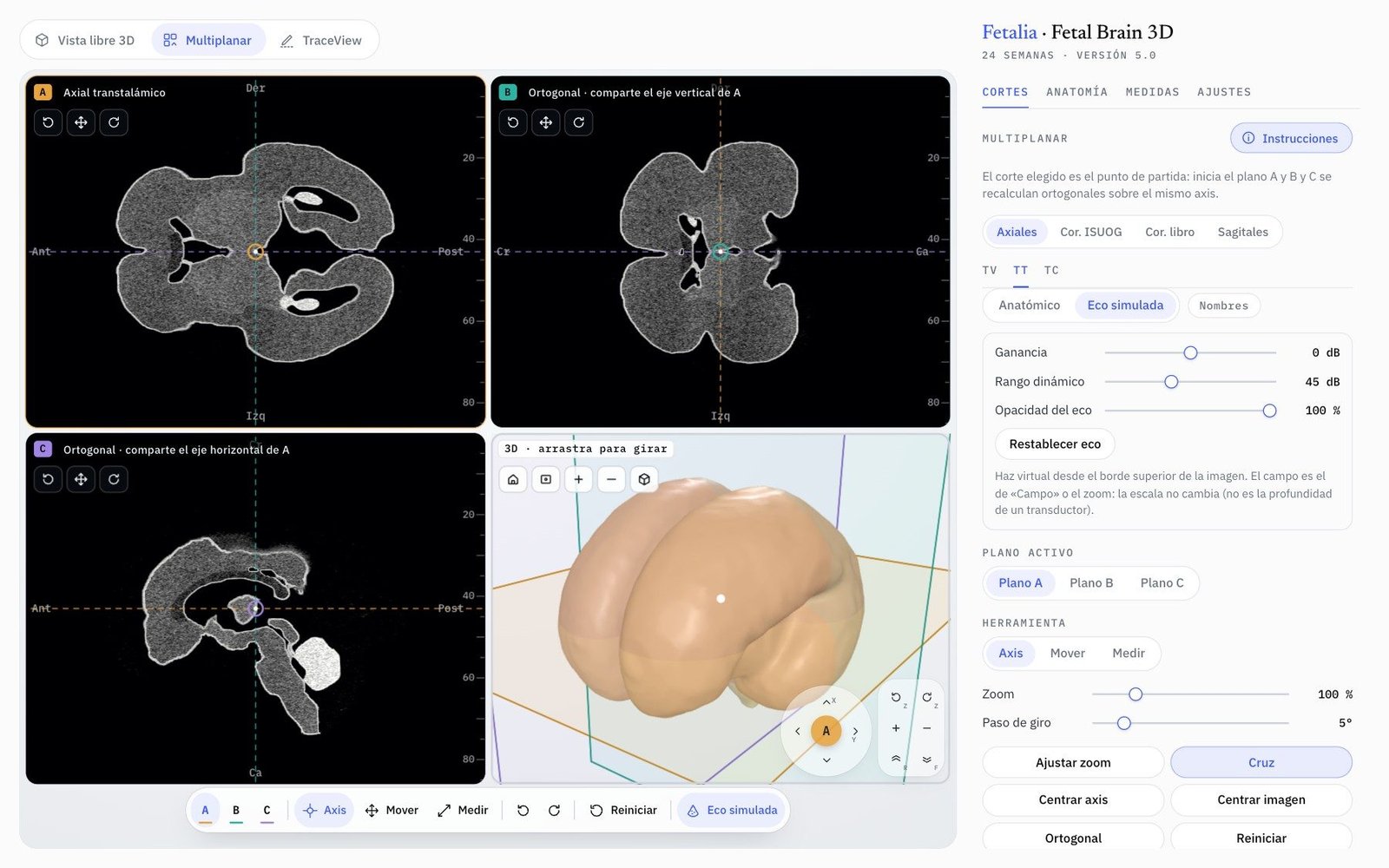

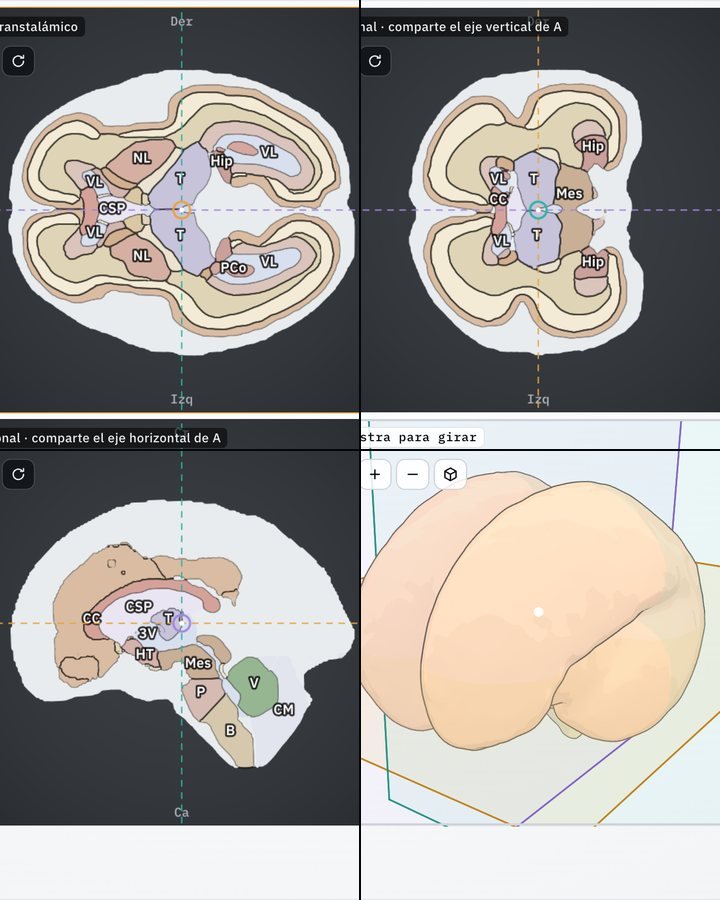

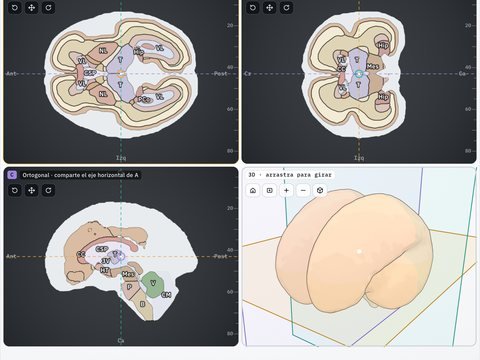

02 · Multiplanar
Planos A, B y C sobre un mismo axis
El corte elegido inicia el plano A; B y C se recalculan ortogonales sobre el mismo axis, junto a la vista 3D. Los tres comparten escala y admiten eco simulada.

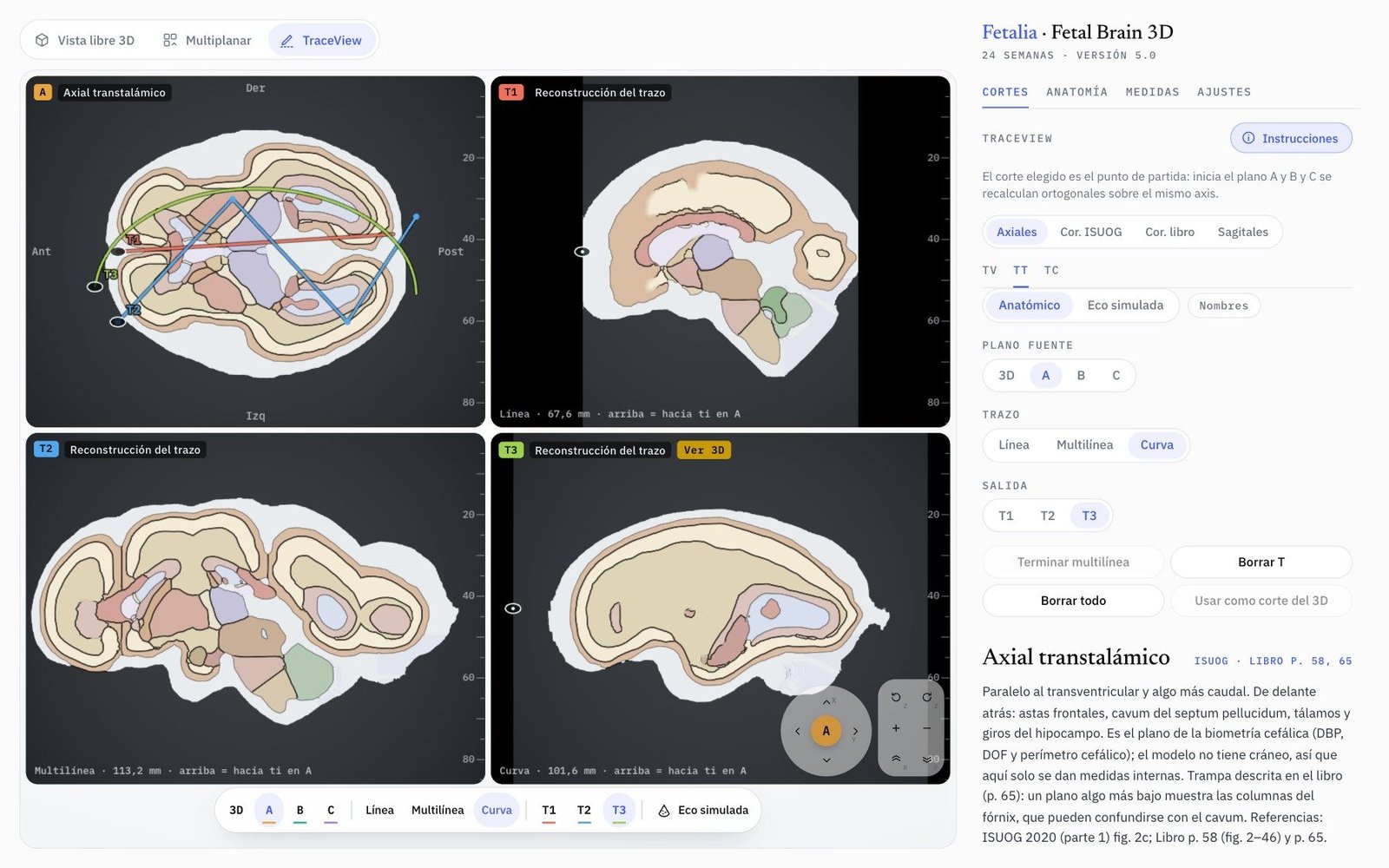

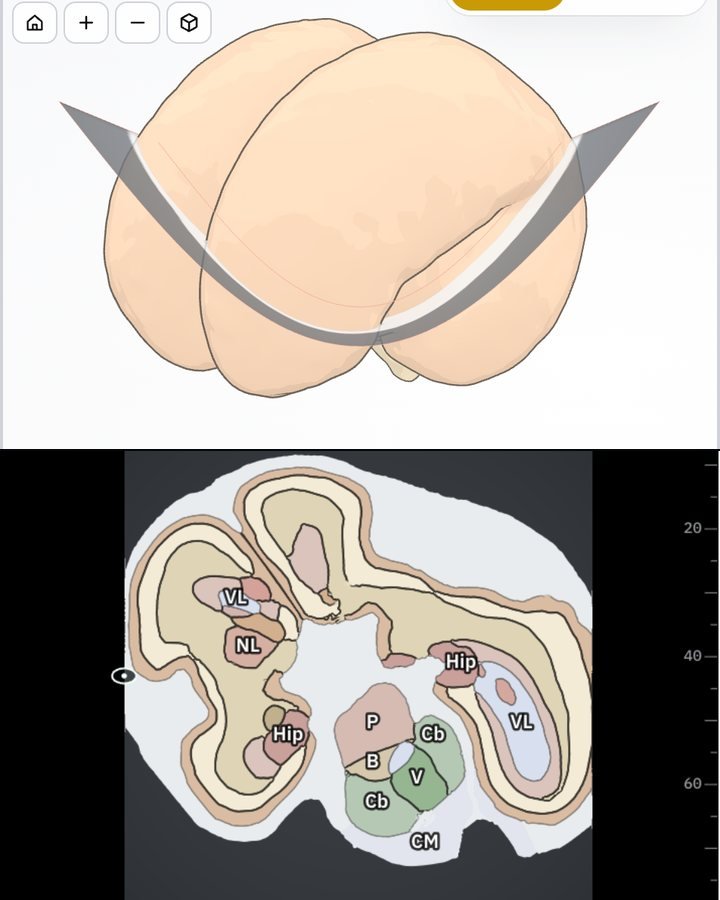

03 · TraceView
Reconstrucción a lo largo de un trazo
Reconstruye la imagen a lo largo de una línea, una multilínea o una curva trazadas sobre el plano A, B o C o sobre el 3D. Cada trazo genera su imagen: T1, T2 y T3.

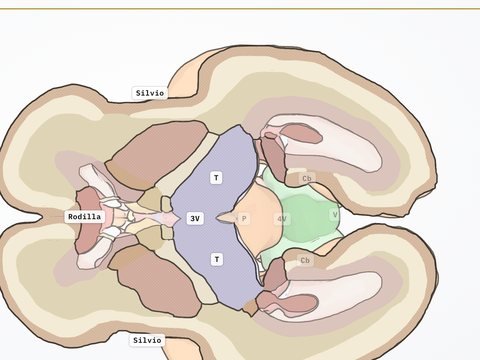

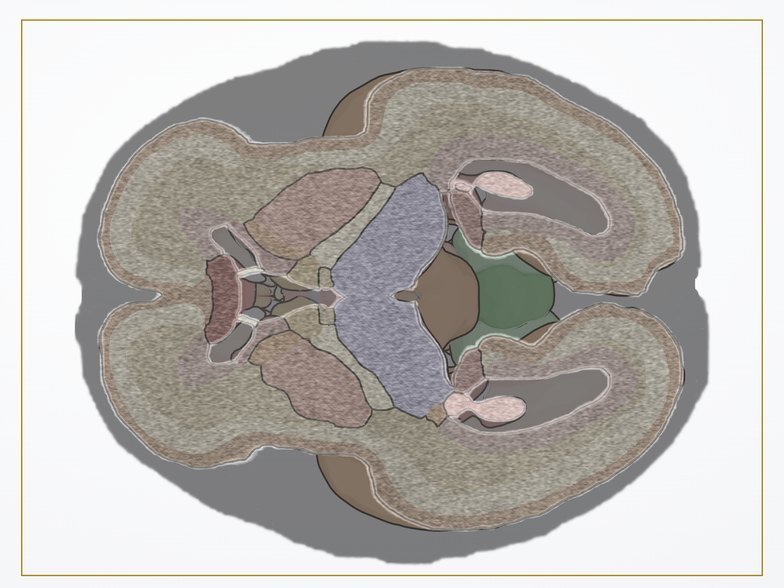

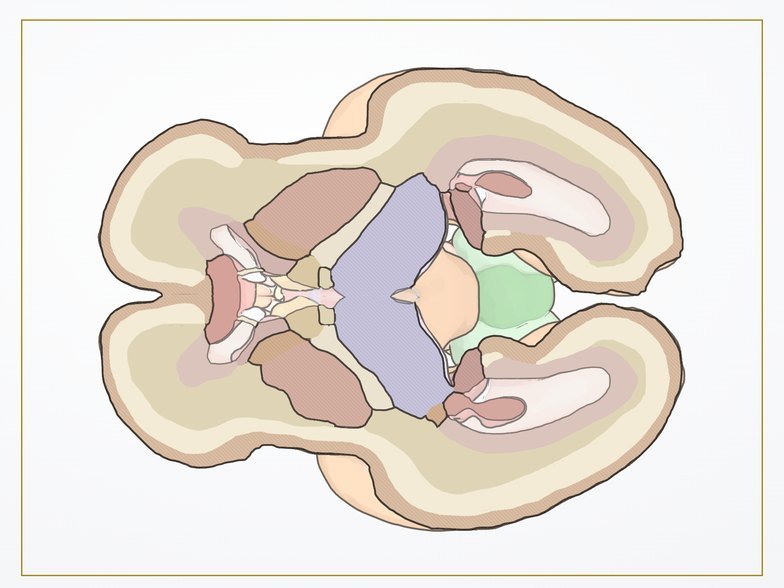

Corte
Axial transtalámico
Plano de la biometría cefálica. De delante atrás: astas frontales, cavum del septum pellucidum, tálamos y giros del hipocampo.

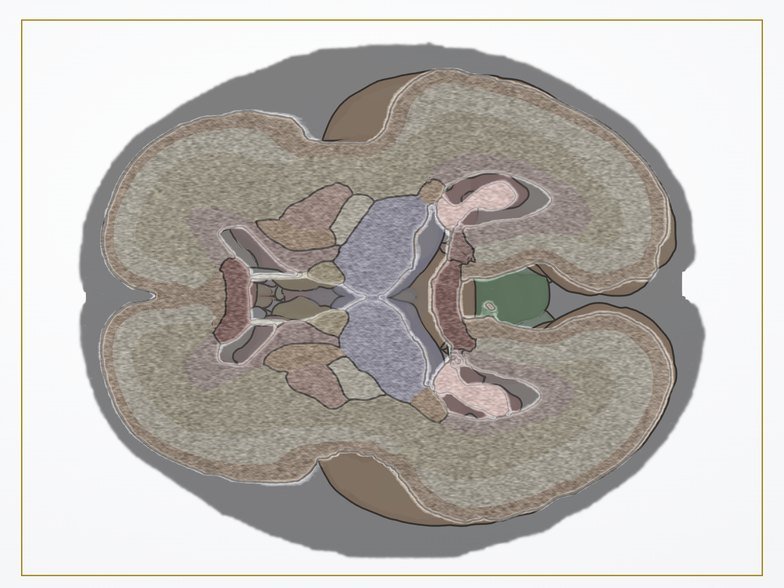

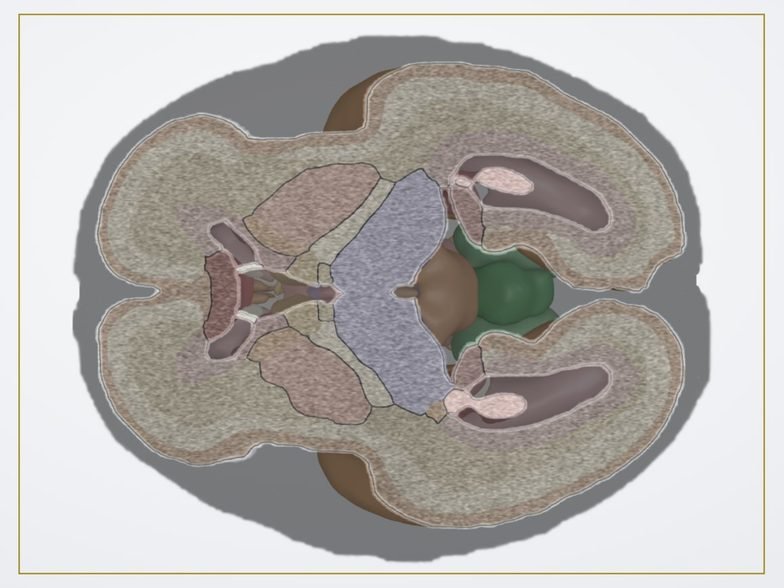

AnatómicoEco simuladaEco al 50 %
La eco simulada es una escala de grises sintética generada desde la anatomía del modelo. Simulación docente; no es una imagen clínica.
Planos
Planos de referencia
Cinco de los 19 cortes del modelo, con las estructuras que deben identificarse en cada uno.
-

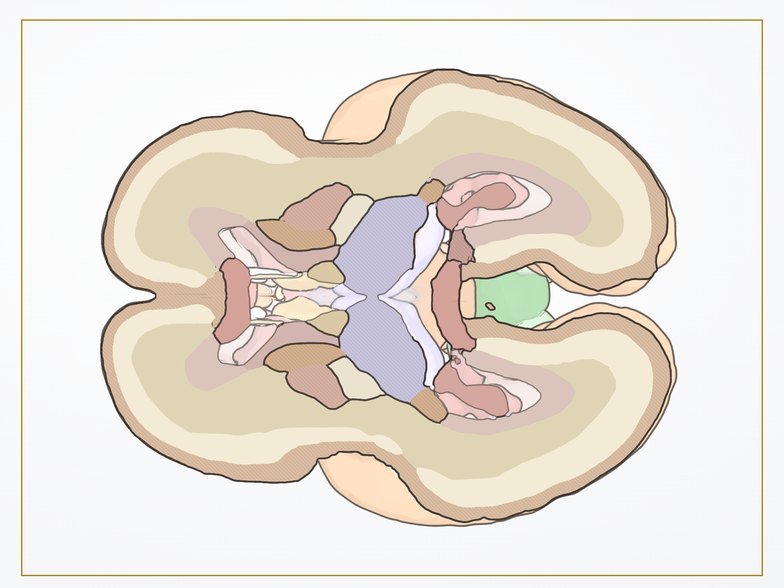

Axial transventricular
A la altura de las astas frontales y del atrio. En el atrio, con el glomus del plexo coroideo, se mide la anchura ventricular.
6 elementos -

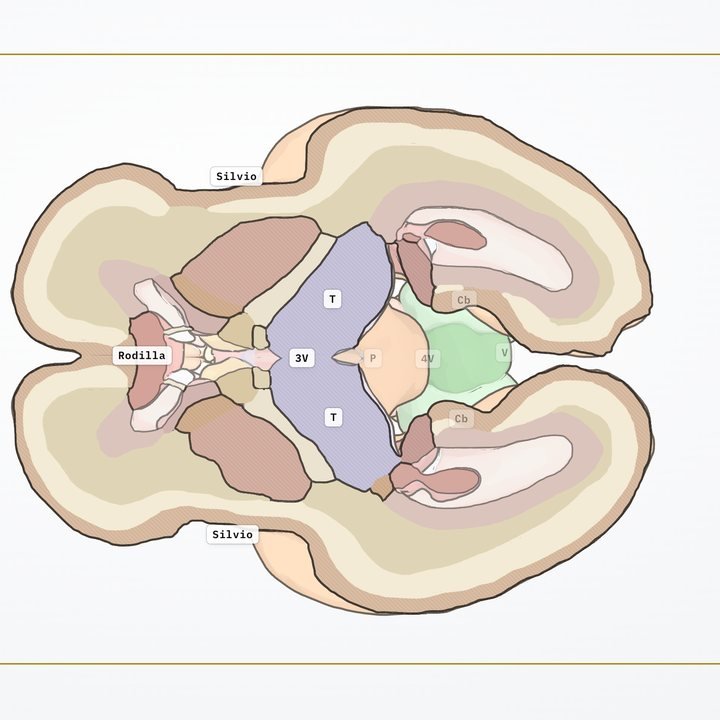

Axial transtalámico
Paralelo al transventricular y algo más caudal: astas frontales, cavum del septum pellucidum, tálamos y giros del hipocampo.
8 elementos -

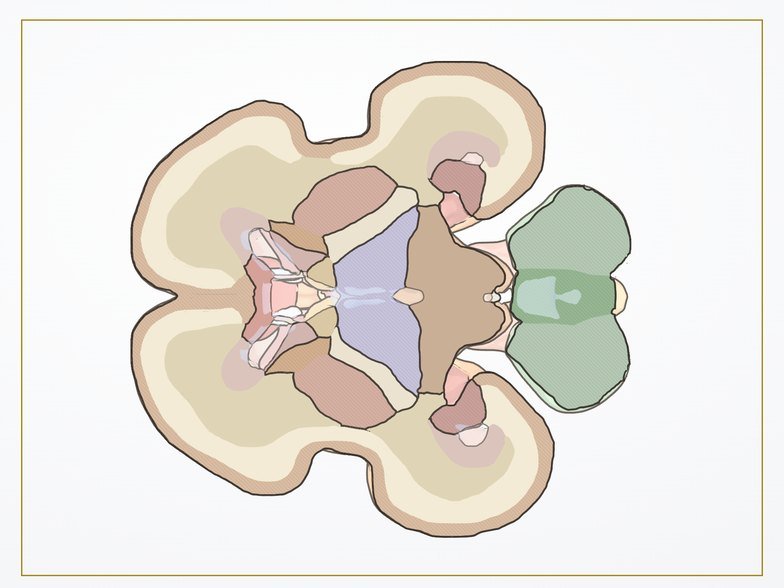

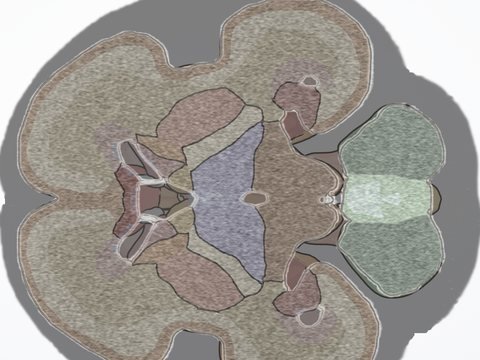

Axial transcerebeloso
Incluye la fosa posterior: hemisferios cerebelosos unidos por el vermis y, por detrás, la cisterna magna.
7 elementos -

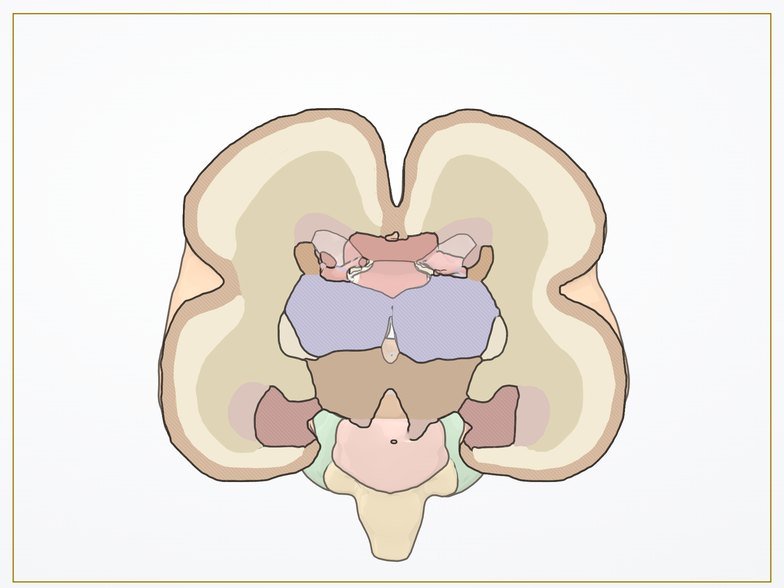

Coronal transtalámico
Tálamos en aposición con el tercer ventrículo en la línea media; cisuras de Silvio e ínsulas completas.
5 elementos -

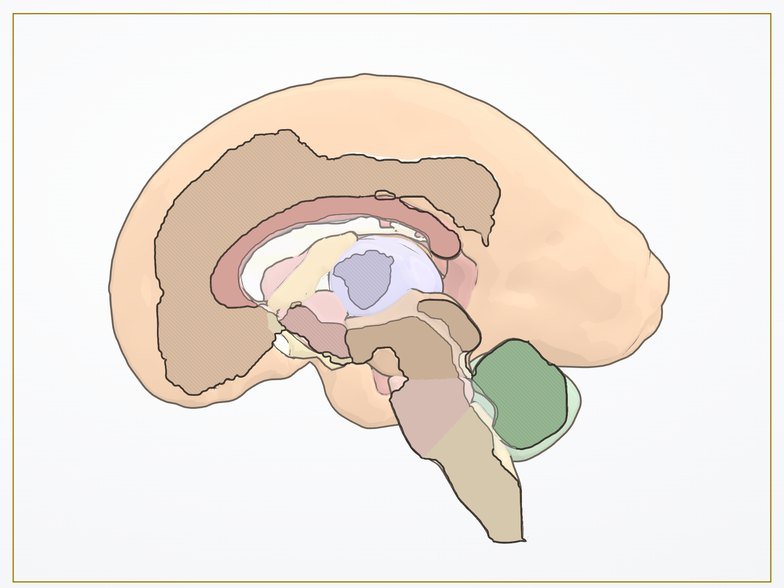

Mediano
Estructuras de la línea media: cuerpo calloso sobre el cavum, tercer y cuarto ventrículos, tronco y vermis.
9 elementos
Imágenes de Fetal Brain 3D.
Biblioteca de cortes
19 cortes en cuatro grupos
Cada corte tiene su ficha: título, referencia, descripción y la lista de estructuras que deben identificarse. Al pulsar una línea de la lista se selecciona su estructura.
- Axiales 3
- Transventricular · Transtalámico · Transcerebeloso
- Coronales · ISUOG 4
- Transfrontal · Transcaudado · Transtalámico · Transcerebeloso

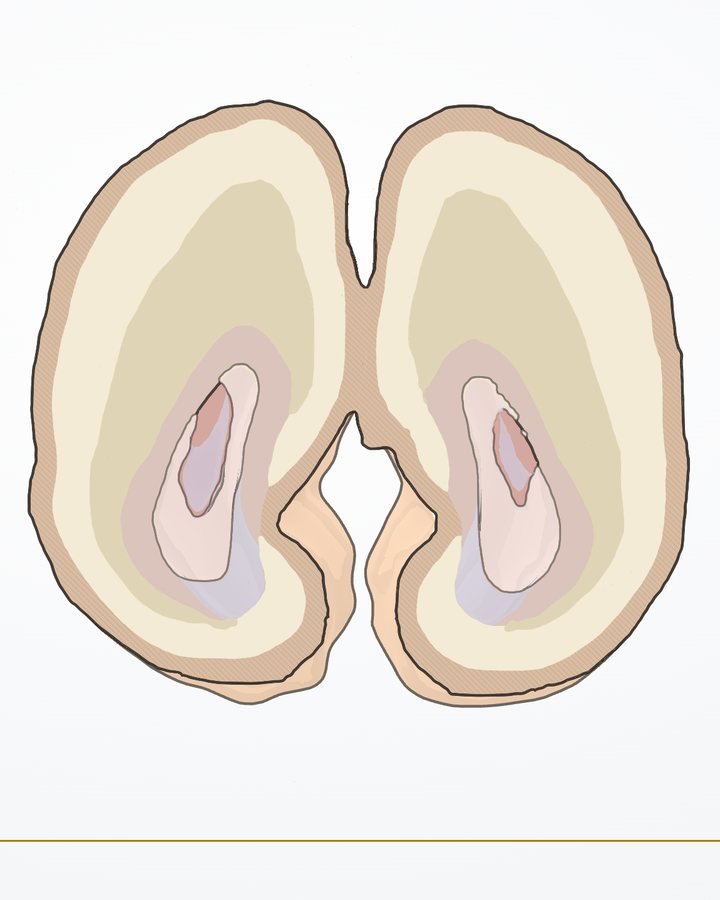

- Coronales · desde la fontanela anterior 7
- Frontal 1 y 2 · Midcoronal 1, 2 y 3 · Occipital 1 y 2
- Sagitales 5
- Mediano · Parasagital derecho e izquierdo · Oblicuo 2 derecho e izquierdo (ínsula)
Anatomía y medidas
45 estructuras y 13 medidas

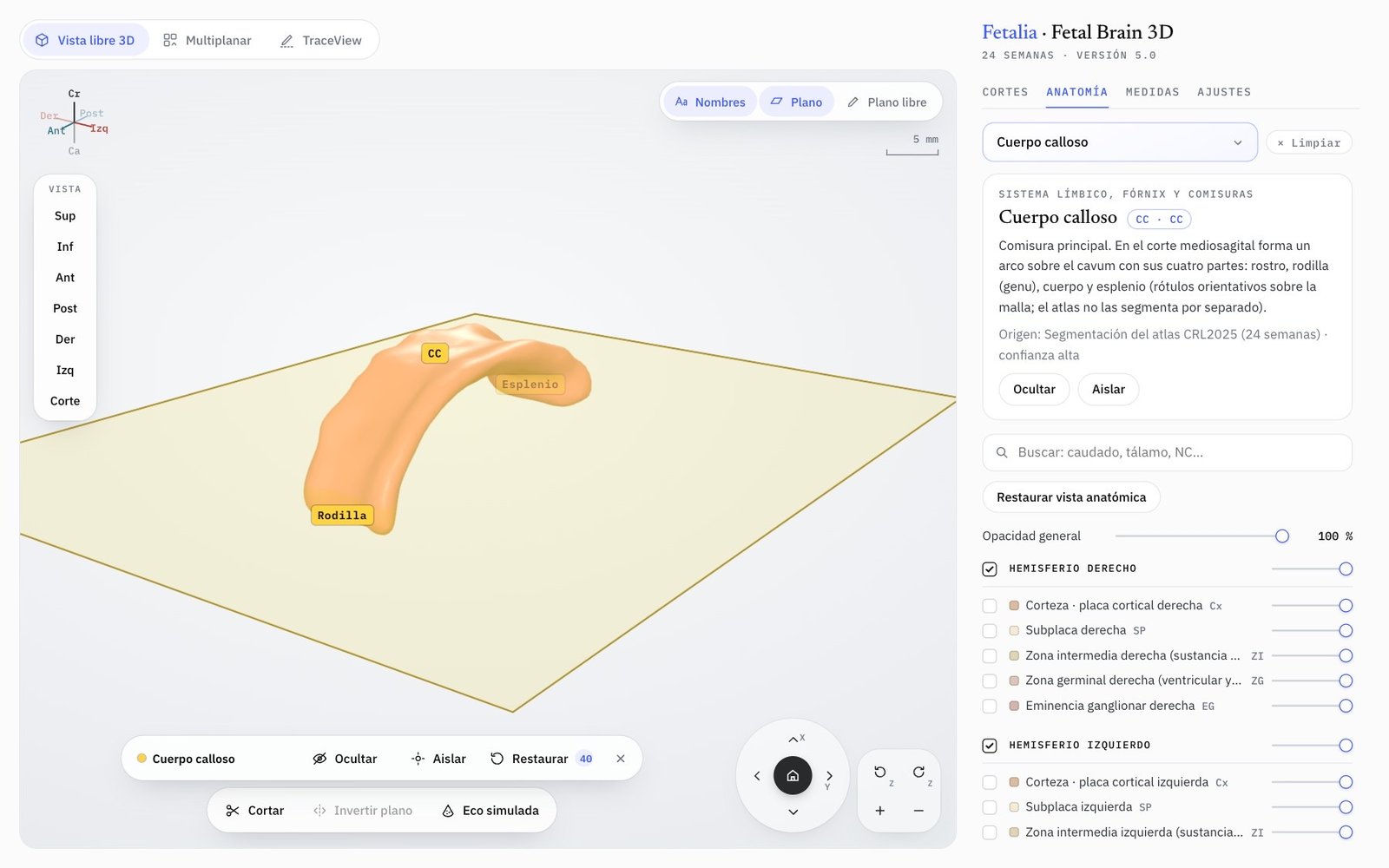

Anatomía
Ocho grupos anatómicos
Cada estructura se elige en el 3D, en la cara del corte o desde la lista, y se puede ocultar o aislar. Su ficha da el grupo, la abreviatura, la descripción y el origen en el atlas.

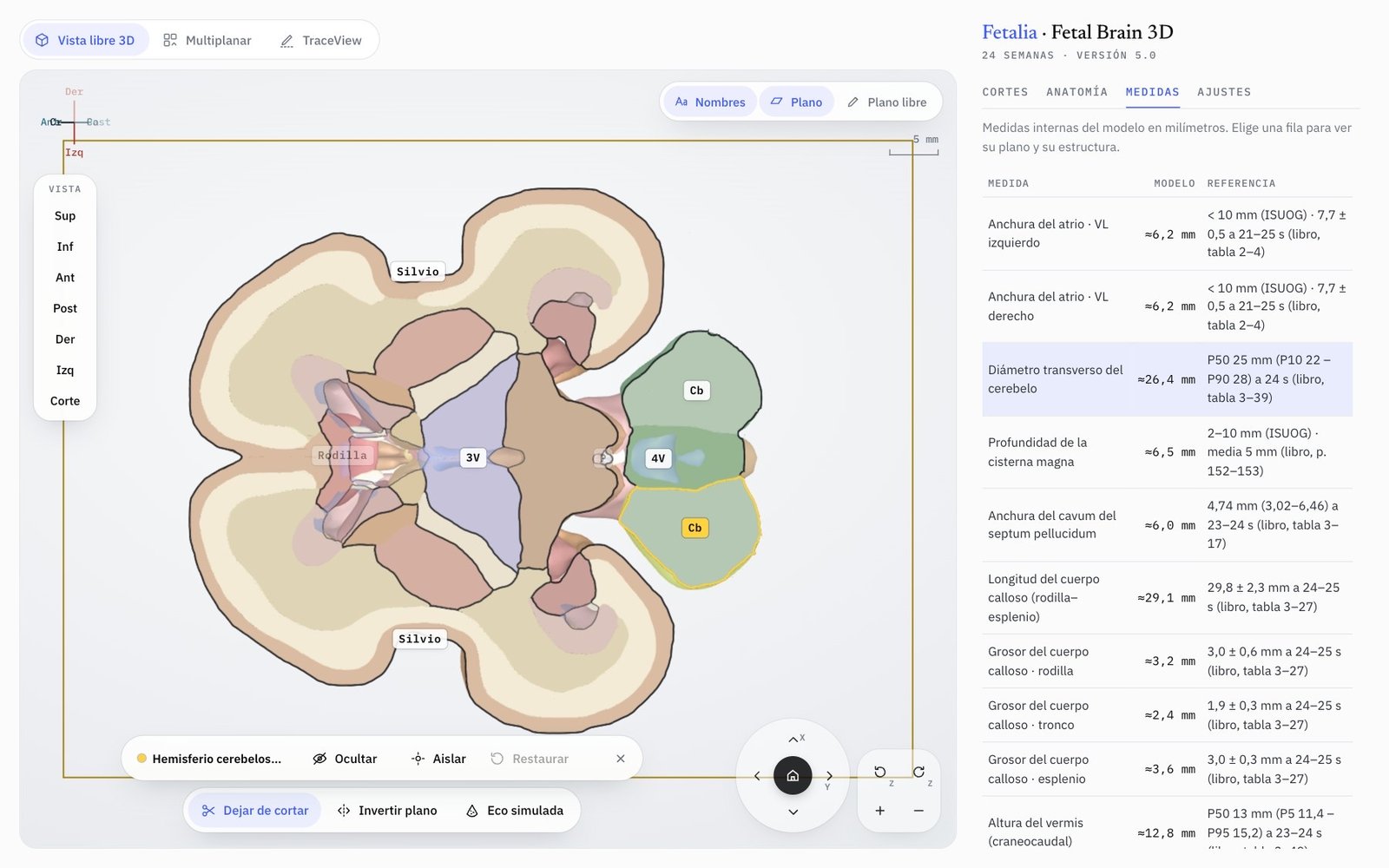

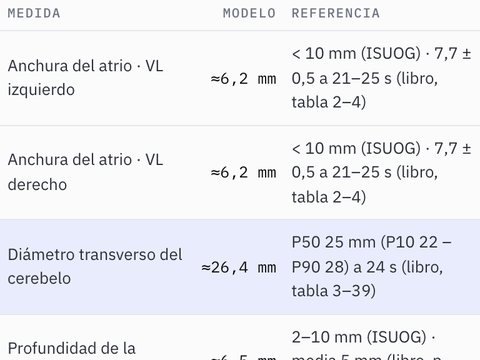

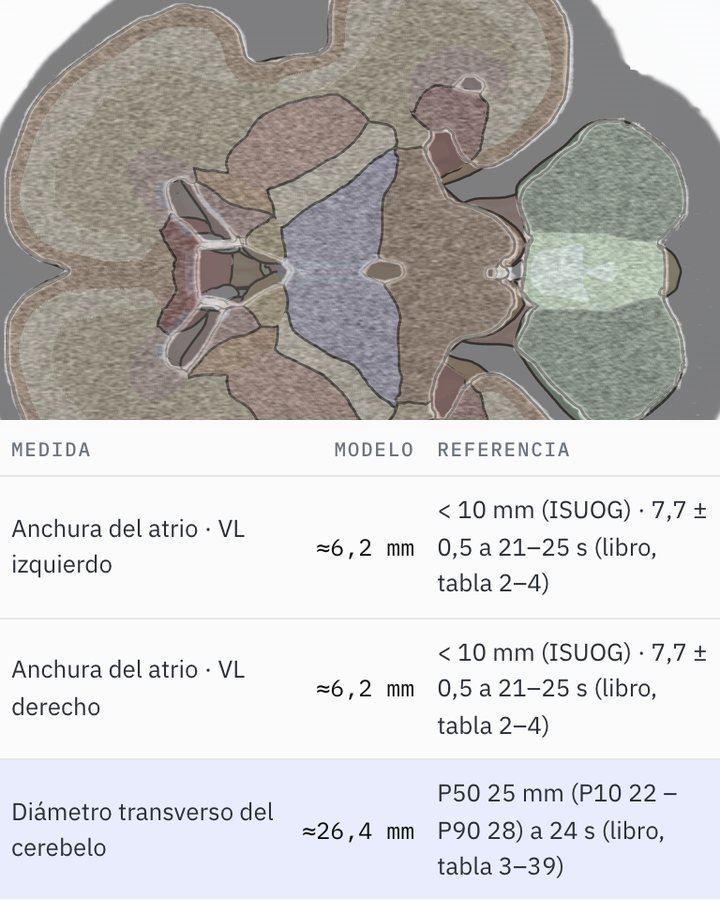

Medidas
Medidas internas del modelo
Atrios ventriculares, diámetro transverso del cerebelo, cisterna magna, cavum del septum pellucidum, cuerpo calloso, vermis y diámetros biparietal y occipitofrontal internos. Al elegir una fila, el modelo va a su plano y resalta su estructura.
En la formación ecográfica
Para el alumno y para el docente
Alumno
Orientarse en el sistema nervioso fetal
Corta el modelo por los planos de la neurosonografía, alterna la anatomía con la eco simulada y comprueba qué estructuras debe mostrar cada corte.
- 19 cortes con su ficha
- Anatómico · Eco simulada
- Selección y aislamiento de estructuras
- Medidas con su plano
Docente
El cerebro como material de clase
Utilizo el modelo para mostrar dónde pasa cada plano, qué estructuras atraviesa y cómo se ven en la eco simulada.
- Vista de frente al corte
- Nombres de las estructuras
- Aspecto boceto o realista
- Multiplanar y TraceView
Actualizaciones
Una herramienta en crecimiento
Las nuevas edades y estructuras se incorporan a Fetal Brain 3D y quedan disponibles para las licencias vigentes.
- DisponibleCerebro fetal de 24 semanas (atlas CRL 2025): 19 cortes, 45 estructuras y 13 medidas.
- DisponibleEco simulada en todos los cortes, con ajustes de ganancia, rango dinámico y opacidad.
- OnlineWorkshops de uso del simulador: charlas breves en las que enseño a estudiar con los modelos.
- En preparaciónOtras edades gestacionales con el mismo motor.
Licencia
Fetal Brain 3D se incluye en el Neuro Pack y en el Advanced Pack
Precio introductorio vigente hasta el 31 de octubre de 2026. A partir de noviembre, la tarifa puede cambiar.
Neuro Pack
NeuroAtlas · Fetal Brain 3D
- 3 meses
- S/ 220
- 6 meses
- S/ 360
- 12 meses
- S/ 650
Advanced Pack
NeuroAtlas · Fetal Brain 3D · Fetal Heart 3D · Fetal Visor 3D/4D
- 3 meses
- S/ 400
- 6 meses
- S/ 680
- 12 meses
- S/ 1,100
Precios en soles. Pago por transferencia bancaria. La licencia empieza el día en que la activamos, después de verificar el pago.
Fuentes
Referencias del modelo
- ISUOG Practice Guidelines (updated): sonographic examination of the fetal central nervous system. Part 1: performance of screening examination and indications for targeted neurosonography. Ultrasound Obstet Gynecol 2020;56:476–484.
Planos axiales de cribado: transventricular, transtalámico y transcerebeloso.
- ISUOG Practice Guidelines (updated): sonographic examination of the fetal central nervous system. Part 2: performance of targeted neurosonography. Ultrasound Obstet Gynecol 2021;57:661–671.
Planos coronales y sagitales de la neurosonografía dirigida.
- Timor-Tritsch IE, Monteagudo A, Pilu G, Malinger G. Ultrasonography of the Prenatal Brain. 3.ª ed. McGraw-Hill; 2012.
Cortes coronales y sagitales desde la fontanela anterior, estructuras y valores de referencia.
- Garel C, et al. Fetal cerebral cortex: normal gestational landmarks identified using prenatal MR imaging. AJNR 2001;22:184–189.
Maduración cortical según la edad gestacional.
- CRL2025 T2W Atlas and Segmentations. Harvard Dataverse, CC BY 4.0.
Geometría y segmentación del cerebro a las 24 semanas.
Modelo de un cerebro fetal de 24 semanas. Material docente. No sirve para diagnóstico.
Autor
Dr. Jorge Ávalos
Ginecólogo obstetra · Especialista en Medicina Fetal · Director de Fetalia
Trabajo en medicina fetal, anatomía tridimensional y orientación espacial. Desarrollo las herramientas digitales de Fetalia para el entrenamiento ecográfico.
